คำตอบสั้น ๆ: พื้นกันไฟฟ้าสถิต (Electrostatic Discharge) คือพื้นที่ออกแบบให้นำและกระจายประจุไฟฟ้าสถิตลงสายดินอย่างปลอดภัย แทนที่จะปล่อยให้ประจุสะสมแล้วคายออกทีเดียวจนทำลายชิ้นงานอิเล็กทรอนิกส์ ค่าความต้านทานที่ใช้กันมากที่สุดคือช่วง Static Dissipative 1×10⁶–1×10⁹ โอห์ม และระบบที่นิยมที่สุดในโรงงานและคลีนรูมคือ Epoxy ESD แบบ Self-Leveling

ในโรงงานผลิตชิ้นส่วนอิเล็กทรอนิกส์ เซมิคอนดักเตอร์ หรือคลีนรูม ไฟฟ้าสถิตเพียงเล็กน้อยที่มองไม่เห็นก็ทำให้ชิ้นงานมูลค่าสูงเสียหายได้ในพริบตา และความเสียหายส่วนใหญ่ไม่ได้เกิดตอนตรวจ QC แต่ไปโผล่ตอนลูกค้าปลายทางใช้งาน บทความนี้อธิบายว่าพื้นกันไฟฟ้าสถิต คืออะไร ค่ามาตรฐานที่ต้องดูมีอะไรบ้าง มีกี่ประเภท อะไรมีผลต่อราคา และวิธีเลือกให้ตรงกับข้อกำหนดของลูกค้าปลายทาง (อ้างอิงนิยามกลาง: Electrostatic Discharge)

พื้น ESD คืออะไร ทำงานอย่างไร

พื้นกันไฟฟ้าสถิต คือระบบพื้นที่ออกแบบให้นำและกระจายประจุไฟฟ้าสถิตลงสู่สายดินอย่างต่อเนื่องและควบคุมได้ แทนที่จะปล่อยให้ประจุสะสมบนตัวคนหรืออุปกรณ์แล้วคายออกทีเดียวเป็นประกายไฟ (spark) ซึ่งเป็นจังหวะที่ชิ้นงานเสียหาย

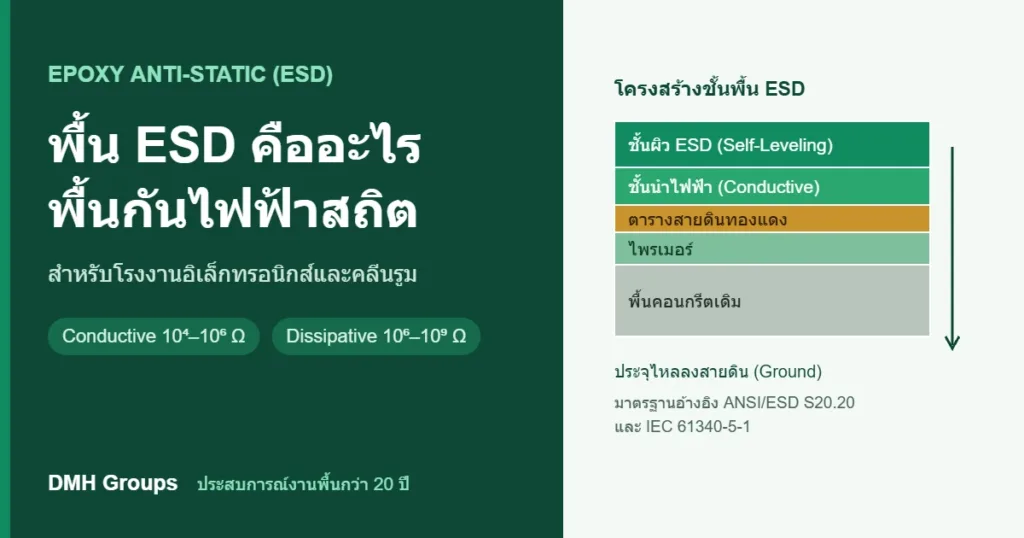

ระบบ ESD แบบ Epoxy ทำงานได้จาก 2 ส่วนที่ต้องมาคู่กันเสมอ คือ วัสดุนำไฟฟ้าในเนื้อพื้น (เช่น คาร์บอนไฟเบอร์หรือผงนำไฟฟ้าที่ผสมในชั้นเคลือบ) และ ระบบสายดินทองแดงใต้พื้น ที่เดินเป็นตารางแล้วต่อลงกราวด์ของอาคาร ขาดอย่างใดอย่างหนึ่งพื้นจะวัดค่าไม่ผ่าน

ในเอกสารจัดซื้อและสเปกงาน พื้นชนิดนี้ถูกเรียกหลายชื่อ ได้แก่ พื้นกันไฟฟ้าสถิต, พื้น Anti-Static, Epoxy Conductive, Static Dissipative Floor และ ESD Flooring ทั้งหมดหมายถึงกลุ่มเดียวกัน ต่างกันที่ช่วงค่าความต้านทานที่กำหนด

ทำไมโรงงานอิเล็กทรอนิกส์และคลีนรูมต้องมีพื้น ESD

ไฟฟ้าสถิตเกิดขึ้นตลอดเวลาจากการเดิน การเสียดสีของวัสดุ และการหยิบจับชิ้นงาน ในสายการผลิตอิเล็กทรอนิกส์ประจุนี้สร้างปัญหาได้ 3 แบบ

  • ความเสียหายทันที (Catastrophic Failure) — IC เซมิคอนดักเตอร์ หรือ PCB เสียหายถาวรและตรวจเจอตั้งแต่ในไลน์
  • ความเสียหายแฝง (Latent Damage) — ชิ้นงานผ่าน QC ไปได้ แต่อายุการใช้งานสั้นลงและไปเสียที่ลูกค้า กลายเป็นเคลมและเสียความน่าเชื่อถือ
  • ผลกระทบต่อกระบวนการ — ประจุรบกวนเซนเซอร์และเครื่องจักร และดึงฝุ่นเข้าเกาะชิ้นงานในห้องสะอาด

พื้นกันไฟฟ้าสถิต จึงถูกนับเป็นหนึ่งใน ESD Control Program ของโรงงาน ซึ่งลูกค้าต่างประเทศและผู้ผลิตชั้นนำมักกำหนดเป็นเงื่อนไขในการรับงาน ไม่ใช่ของตกแต่ง

ค่ามาตรฐานพื้น ESD ที่ต้องดูมีอะไรบ้าง

พื้นระบบป้องกันไฟฟ้าสถิต วัดกันด้วยค่าความต้านทานไฟฟ้า (โอห์ม) ไม่ได้ดูจากหน้าตาของพื้น โดยแบ่งเป็น 3 กลุ่ม

ประเภท ช่วงค่าความต้านทาน เหมาะกับงาน
Conductive (นำไฟฟ้า) 1×10⁴ – 1×10⁶ Ω ระบายประจุเร็วมาก งานที่ไวต่อ ESD สูง เช่น ประกอบเซมิคอนดักเตอร์
Static Dissipative (กระจายประจุ) 1×10⁶ – 1×10⁹ Ω สมดุลที่สุดและใช้มากที่สุดในโรงงานอิเล็กทรอนิกส์ทั่วไป
Insulative (ฉนวน) มากกว่า 1×10⁹ Ω พื้นทั่วไป ไม่ถือเป็นพื้นควบคุมไฟฟ้าสถิต

มาตรฐานที่ถูกอ้างถึงบ่อยที่สุดคือ ANSI/ESD S20.20 และ IEC 61340-5-1 ซึ่งกำหนดทั้งค่าความต้านทานจากจุดถึงสายดิน (Rtg) และจากจุดถึงจุด (Rtp) ที่ยอมรับได้ภายในพื้นที่ควบคุม (EPA) จุดสำคัญคือทั้งสองมาตรฐานมองพื้นเป็น “ระบบร่วมกับรองเท้าและคน” ไม่ได้ดูค่าของพื้นอย่างเดียว ดังนั้นสเปกที่ลูกค้าส่งมาควรระบุให้ชัดว่าวัดแบบไหน

พื้นป้องกันไฟฟ้าสถิตมีกี่ประเภท

  1. Epoxy ESD แบบ Self-Leveling — นิยมที่สุด ผิวเรียบไร้รอยต่อ ทำความสะอาดง่าย ค่าความต้านทานสม่ำเสมอทั้งผืน เหมาะกับไลน์ผลิตและคลีนรูม ดูระบบใกล้เคียงได้ที่ พื้น Epoxy Self-Leveling
  2. PU ESD — เลือกเมื่อพื้นที่นั้นต้องการความยืดหยุ่น ทนแรงกระแทก หรือทนอุณหภูมิเปลี่ยนแปลงมากกว่าที่ Epoxy รับไหว
  3. ESD Vinyl / ESD Tile — ติดตั้งเร็ว รื้อเปลี่ยนเฉพาะจุดได้ แต่มีรอยต่อซึ่งเป็นจุดที่ต้องดูแลเพิ่มในห้องสะอาด

สำหรับโรงงานส่วนใหญ่ พื้น Epoxy Anti-Static (ESD) เป็นตัวเลือกที่คุ้มค่าที่สุดเมื่อเทียบระหว่างงบประมาณ ความสม่ำเสมอของค่าที่วัดได้ และความง่ายในการดูแลระยะยาว

ราคาพื้นกันไฟฟ้าสถิต ขึ้นอยู่กับอะไรบ้าง

พื้น Epoxy ESD มีต้นทุนสูงกว่าพื้น Epoxy ธรรมดา เพราะมีชั้นวัสดุนำไฟฟ้าและระบบสายดินเพิ่มเข้ามา รวมถึงต้องมีการตรวจวัดค่าหลังติดตั้ง ปัจจัยที่ทำให้ราคาต่างกันมีดังนี้

  • ช่วงค่าความต้านทานที่ต้องการ — งานที่ต้องการ Conductive ใช้วัสดุและการควบคุมมากกว่างาน Dissipative
  • สภาพพื้นเดิมและงานเตรียมพื้น — พื้นที่ต้องเจียร ขัด ซ่อมรอยแตก หรือกันความชื้น จะมีค่าเตรียมพื้นเพิ่ม
  • ความหนาและจำนวนชั้นของระบบ — ยิ่งรับน้ำหนักและการใช้งานหนัก ยิ่งต้องหนาขึ้น
  • ขนาดพื้นที่ — พื้นที่ใหญ่ต่อเนื่องมีต้นทุนต่อตารางเมตรต่ำกว่างานแบ่งโซนเล็ก ๆ
  • ระบบสายดินและงานตรวจวัด — ความถี่ของตารางทองแดง จำนวนจุดกราวด์ และรายงานผลการวัด
  • เงื่อนไขหน้างาน — ทำงานนอกเวลาผลิต ทำเป็นโซน หรือทำในคลีนรูมที่ต้องควบคุมฝุ่น

DMH ประเมินหน้างานและทำใบเสนอราคาให้ฟรี ทั้งแบบเทียบหลายช่วงค่าความต้านทานเพื่อให้เลือกได้ว่างบกับสเปกลงตัวตรงไหน เทียบภาพรวมกับระบบอื่นได้ที่ ปัจจัยที่กำหนดราคาพื้น Epoxy ต่อตารางเมตร

ขั้นตอนติดตั้งมีอะไรบ้าง

  1. ตรวจพื้นเดิมและวัดความชื้น — ความชื้นในคอนกรีตคือสาเหตุการหลุดร่อนอันดับหนึ่ง ต้องวัดก่อนเสมอ
  2. เตรียมพื้นผิว — เจียรหรือขัดเปิดหน้าคอนกรีต ซ่อมรอยแตกและรอยต่อ
  3. ลงไพรเมอร์ — สร้างการยึดเกาะระหว่างคอนกรีตกับระบบ ESD
  4. เดินระบบสายดินทองแดง — วางตารางทองแดงและกำหนดจุดต่อกราวด์ตามผังพื้นที่
  5. ลงชั้นนำไฟฟ้า — ชั้นที่ทำให้ประจุไหลถึงสายดินได้ทั่วทั้งผืน
  6. ลงชั้นผิว ESD (Self-Leveling) — ให้ผิวเรียบไร้รอยต่อและได้ความหนาตามสเปก
  7. ตรวจวัดค่าและออกรายงาน — วัด Rtg และ Rtp ตามจุดที่กำหนด แล้วส่งรายงานให้ฝ่ายคุณภาพ

ระยะเวลาโดยทั่วไปอยู่ที่ประมาณ 3–7 วันต่อโซน ขึ้นกับขนาดพื้นที่ สภาพพื้นเดิม และอุณหภูมิ/ความชื้นหน้างาน ซึ่งวางแผนทำเป็นโซนหรือทำนอกเวลาผลิตได้เพื่อไม่ให้ไลน์หยุด

วิธีเลือกพื้น ESD ให้เหมาะกับโรงงาน

  • เริ่มจากสเปกของลูกค้าปลายทาง — ดูว่าระบุ S20.20 หรือ IEC 61340-5-1 และระบุค่าที่ยอมรับไว้เท่าไร ก่อนเลือกระบบ
  • เลือกช่วงค่าให้ตรงงานจริง — Static Dissipative เพียงพอสำหรับงานประกอบทั่วไป ส่วน Conductive ใช้เมื่อชิ้นงานไวต่อ ESD สูงจริง ๆ
  • อย่ามองข้ามระบบสายดิน — พื้น ESD ที่ไม่มีสายดินต่อถูกต้องจะวัดค่าไม่ผ่าน แม้ผิวหน้าจะเป็นวัสดุนำไฟฟ้า
  • วางแผนการตรวจวัดซ้ำ — กำหนดรอบวัดค่าประจำปีและเก็บรายงานไว้ให้ผู้ตรวจ
  • คุมวิธีทำความสะอาด — น้ำยาที่ทิ้งฟิล์มฉนวนบนผิวทำให้ค่าที่วัดได้เพี้ยนไปจากตอนส่งมอบ

คำถามที่พบบ่อย (FAQ)

พื้น ESD กับพื้น Anti-Static ต่างกันไหม

ในทางปฏิบัติหมายถึงกลุ่มเดียวกัน คือพื้นที่ควบคุมไฟฟ้าสถิต แต่ “Anti-Static” เป็นคำกว้างที่บางครั้งใช้กับพื้นที่แค่ลดการสะสมประจุ ส่วน “ESD” สื่อถึงการควบคุมการคายประจุตามค่าที่มาตรฐานกำหนด เวลาเขียนสเปกจึงควรระบุช่วงค่าความต้านทานให้ชัด ไม่ใช้แค่ชื่อเรียก

ค่าความต้านทานที่ใช้คือเท่าไหร่

ส่วนใหญ่อยู่ในช่วง Static Dissipative คือ 1×10⁶ – 1×10⁹ โอห์ม ส่วนงานที่ไวต่อ ESD สูงอาจกำหนดเป็น Conductive ที่ 1×10⁴ – 1×10⁶ โอห์ม ค่าที่ถูกต้องคือค่าที่ลูกค้าปลายทางหรือมาตรฐานที่โรงงานถือครองระบุไว้

พื้น Epoxy ธรรมดากันไฟฟ้าสถิตได้ไหม

ไม่ได้ พื้น Epoxy ทั่วไปมีค่าความต้านทานสูงกว่า 1×10⁹ โอห์ม ซึ่งจัดเป็นฉนวน จึงต้องเป็นระบบ ESD ที่มีวัสดุนำไฟฟ้าและระบบสายดินโดยเฉพาะ การทาทับพื้น Epoxy เดิมด้วยน้ำยากันไฟฟ้าสถิตไม่ได้ให้ผลเทียบเท่าระบบที่ออกแบบมาทั้งชั้น

ติดตั้งนานไหม กระทบการผลิตหรือเปล่า

โดยทั่วไปใช้เวลาประมาณ 3–7 วันต่อโซน ขึ้นกับขนาดและสภาพพื้นเดิม ส่วนใหญ่จึงวางแผนทำเป็นโซนหรือทำนอกเวลาผลิต เพื่อให้ไลน์อื่นเดินต่อได้ระหว่างงาน

ต้องบำรุงรักษาอย่างไร

ทำความสะอาดด้วยน้ำยาที่ไม่ทิ้งฟิล์มฉนวนบนผิว หลีกเลี่ยงแว็กซ์เคลือบเงาทั่วไป และตรวจวัดค่าความต้านทานเป็นระยะตามรอบที่กำหนดไว้ในระบบคุณภาพ เพื่อยืนยันว่าพื้นยังทำงานตามแนวทางมาตรฐานที่อ้างอิงไว้

มีพื้นที่บางส่วนเท่านั้นที่ต้องเป็น ESD ทำเฉพาะโซนได้ไหม

ได้ และเป็นวิธีที่ใช้กันมาก โดยกำหนดขอบเขตพื้นที่ควบคุม (EPA) ให้ชัดเจน แล้วทำพื้นกันไฟฟ้าสถิต เฉพาะโซนนั้นพร้อมจุดต่อกราวด์ของตัวเอง ส่วนพื้นที่อื่นใช้ระบบ Epoxy ปกติได้ ดูภาพรวมระบบพื้นโรงงานทั้งหมดได้ที่ คู่มือพื้น Epoxy ฉบับเข้าใจง่าย

ปรึกษางานพื้นกันไฟฟ้าสถิตกับทีมช่าง DMH

DMH Groups รับติดตั้ง พื้น Epoxy Anti-Static (ESD) สำหรับโรงงานอิเล็กทรอนิกส์ คลีนรูม และห้องควบคุม พร้อมเดินระบบสายดินและตรวจวัดค่าหลังติดตั้งพร้อมรายงาน ประสบการณ์งานพื้นกว่า 20 ปี ประเมินหน้างานและทำใบเสนอราคาให้ฟรี รวมถึงช่วยอ่านสเปกที่ลูกค้าปลายทางส่งมาให้ว่าควรเลือกช่วงค่าความต้านทานแบบไหน
